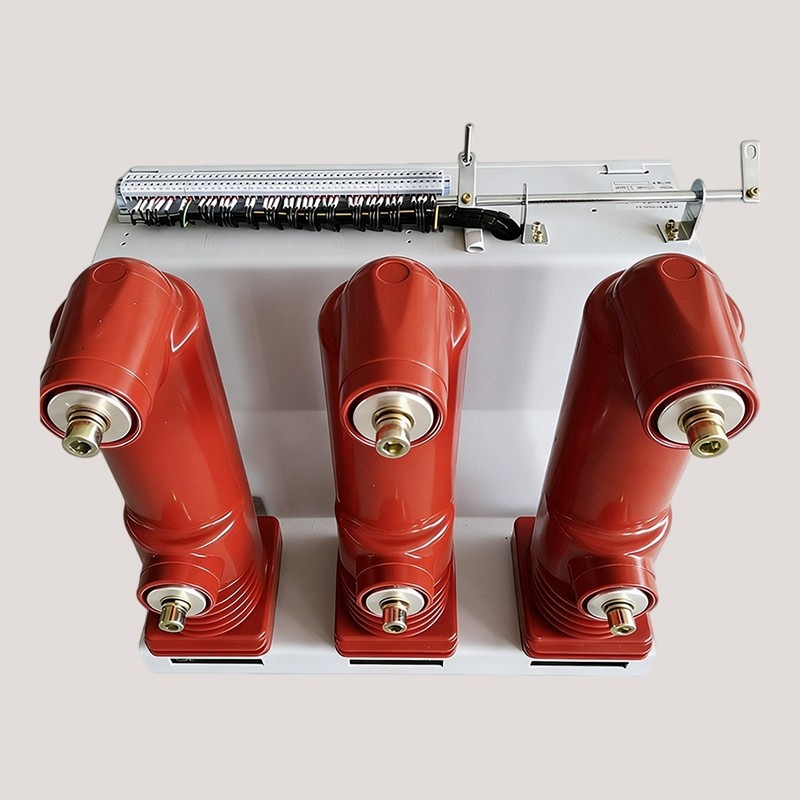

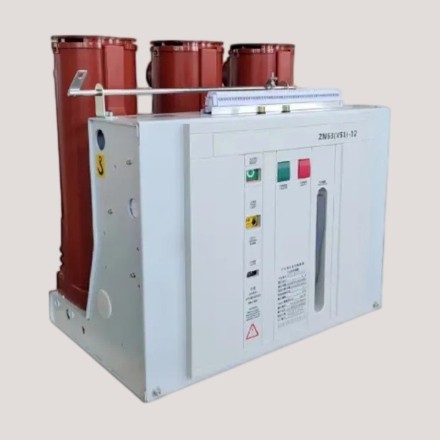

Високонапонски нискострујни прекидач

Преглед производа



Високонапонски нискострујни прекидач је 12 кВ вакуумски прекидач за дистрибуциона и заштитна кола са називним струјама од 200 А до 630 А. Комбинује високо-изолацију са нижом струјом-оквири проводне делове и прекидне класе усклађене са помоћним фидерима и мањим оптерећењем{6}.



Користи се у високонапонској{0}}помоћној дистрибуцији, малим трансформаторима, комуникационој енергетској опреми, лабораторијским системима за испитивање, прецизним инструментима и индустријским напојницима где је напон система висок, али стална струја остаје испод стандардних нивоа расклопних уређаја од 1250 А.

Оквири струје 200–630 А за мање-напонске фидере

Струјни пут је димензионисан за кола од 200 А, 400 А или 630 А. У помоћним трансформаторима и комуникационим напојницима, ово избегава уградњу рама прекидача од 1250 А где је континуирано оптерећење само делић те оцене.

Класе прекида 12,5–20 кА усклађене са доступном струјом квара

Прекидач се бира између класа 12,5 кА, 16 кА и 20 кА. У трафостаници малог{4}}капацитета или лабораторијском снабдевању, ниво заштите прати израчунату струју кратког-споја без додавања већег механизма и проводне путање него што систем захтева.

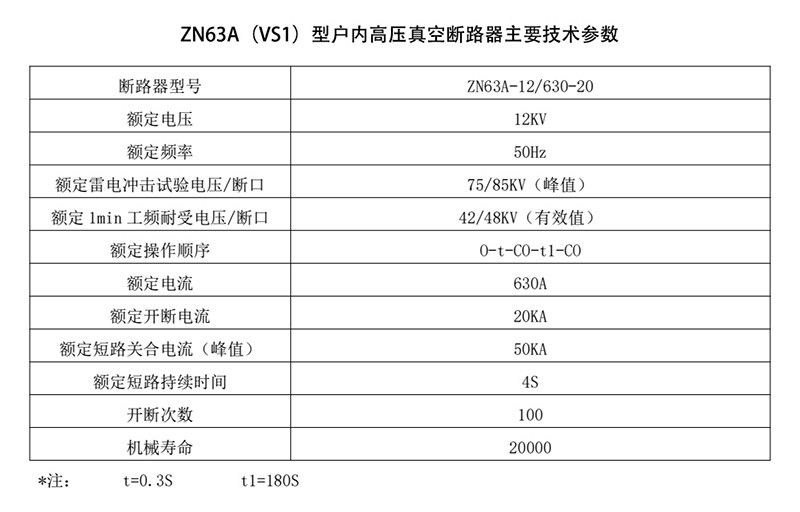

42 кВ/75 кВ ниво изолације на 12 кВ

Прекидач издржава напон снаге{1}}напона од 42 кВ током једног минута и импулс грома од 75 кВ. У високонапонској-опреми са ниском струјом оптерећења, ниво изолације остаје иста класа 12 кВ иако је струјни оквир мањи.

• Називна струја 200 А, 400 А или 630 А и класа прекида 12,5–20 кА.
• Фиксне инсталационе димензије, размак полова и величина терминала.

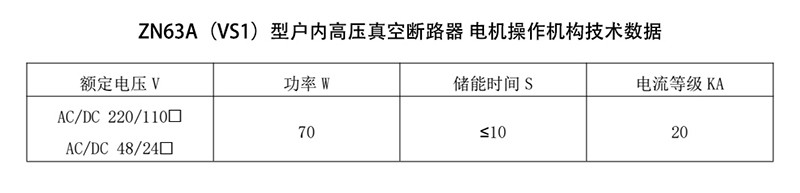

• Контролни напон затварања и отварања, помоћни контакти и окидачка кола.
• Распоред погонског механизма и конструкција монтаже.
• Интерфејси за помоћне трансформаторе, системе за тестирање и прецизну високонапонску{0}}опрему.

Ниска{0}}тренутна верификација главног{1}}кола

Проводни делови и терминали се проверавају у односу на модел од 200 А, 400 А или 630 А тако да се мањи струјни оквир не меша са другачијом конфигурацијом прекидача.

Провере изолације високог{0}}напона

Делови изолације, размак између фаза, склоп полова и зазори терминала се прегледају за класу напона 12 кВ пре завршне монтаже.

Рад и завршни преглед

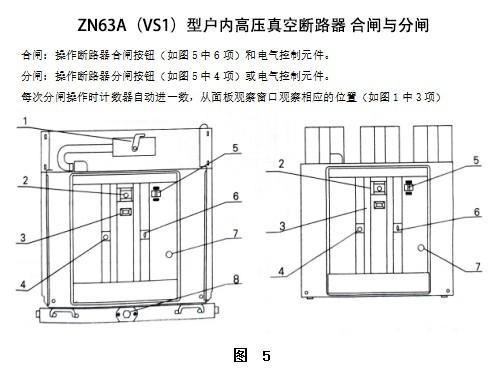

Отварање, затварање, кретање механизма, управљачка кола, обележавање модела и уградне димензије се проверавају пре паковања. Свака јединица добија завршну инспекцију.

Одвојите тренутни{0}}инжењеринг оквира

Ванпинг конфигурише главну струјну путању и механизам око 200–630 А дужности уместо да смањује натписну плочицу на стандардном високострујном прекидачу.

Интеграција вакуумског прекидача и прекидача

Одабрани вакуумски прекидач је усклађен са изолационим деловима, механизмом, терминалима и носећом структуром као један модел прекидача.

Радови замене засновани на узорку{0}}

Постојећи прекидачи ниске{0}}високонапонске струје- могу се упоредити на основу физичког узорка, цртежа расклопног уређаја или комплетне електричне и механичке спецификације.
