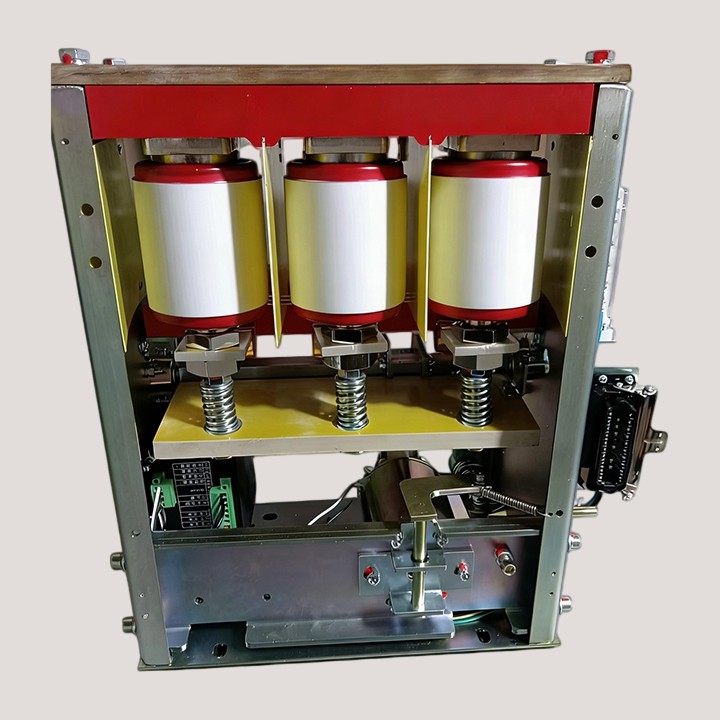

Нисконапонски прекидач

Преглед производа



Нисконапонски прекидач је трополни-вакумски прекидач за унутрашње системе наизменичне струје на 1140 В и испод. Комбинује вакуумски прекидач са трајним-магнетним радним механизмом, електричним затварањем и отварањем, поднапонским отпуштањем и ручним окидањем у случају нужде.



Прекидач је инсталиран у нисконапонским дистрибутивним системима, рудничким ватроотпорним прекидачима за напајање, мобилним подстаницама, индустријским моторним круговима и заштитној опреми{1}}фадера који захтевају преоптерећење и кратак{2}} прекид на 660 В или 1140 В.

Трајни{0}}магнетни механизам са мање покретних делова

Систем за затварање и отварање користи трајни-магнетни актуатор уместо више-електромагнетног механизма. У прекидачима за напајање рудника који раде под вибрацијама и поновљеним стартовима мотора, мање покретних зглобова смањује тачке механичког подешавања.

8 кА и 15 кА прекидни нивои за 400 А и 630 А фидере

Серија производа раздваја дужности 400 А/8 кА и 630 А/15 кА. Током кратког споја на рударском доводу или индустријској нисконапонској-бусиници, прекидач се бира у односу на стварну континуирану струју и расположиву струју квара.

Четири функције рада и заштите у једном прекидачу

Електрично затварање, електрично отварање, поднапонско отпуштање и ручно искључивање у нужди су интегрисани у прекидач. У ормарићу за напајање{1}}са отпорним на експлозију, контролно коло може да искључи прекидач електричним путем док ручни уређај остаје доступан током контролног{2}}губитка струје.

• Конфигурација номиналне{2}}тренутне струје 400 А или 630 А.
• Системски напон 660 В или 1140 В и прекидни рад од 8 кА или 15 кА.
• Прикључак радног{0}}механизма, рупе за монтажу и димензије терминала.
• Намотај за затварање, отварање кола, поднапонско окидање и конфигурација помоћног{0}}контакта.
• Интерфејси за рудничке доводне склопке, мобилне подстанице и индустријску дистрибутивну опрему.

Преглед компоненти прекидача

Вакумски прекидачи, проводни делови, трајни{0}}магнетни актуатори, терминали, делови изолације и монтажни оквири се проверавају за модел, димензије и стање површине.

Верификација механизма и{0}}функционисања окидања

Електрично затварање, електрично отварање, поднапонско отпуштање и ручно искључивање у нужди се управљају након монтаже. Ход контакта и кретање механизма се проверава у односу на изабрани модел од 400 А или 630 А.

Коначна инспекција ослобађања

Пре паковања, проверава се модел прекидача, положај терминала, интерфејс за монтажу, стање кућишта и радне функције. Свака јединица добија завршну инспекцију и инспекција{1}}треће стране се прихвата.

Технологија нисконапонских-вакумских прекидача развијена у-кући

Ванпинг комбинује вакуумски прекидач, трајни{0}}магнетни механизам, проводну путању и монтажну структуру као комплетан склоп прекидача.

Историја производње од 1966

Матична компанија је основана у августу 1966. Фабрика се простире на више од 20.000 квадратних метара и има-домаћи тим за истраживање и развој.

Производња по пуном броју модела

Конфигурације 400 А/8 кА и 630 А/15 кА користе различите скупове компоненти. Производња и завршни преглед прате комплетан потврђени модел, а не спољашњи изглед.
