Фиксни вакуумски кондензатор

Преглед производа

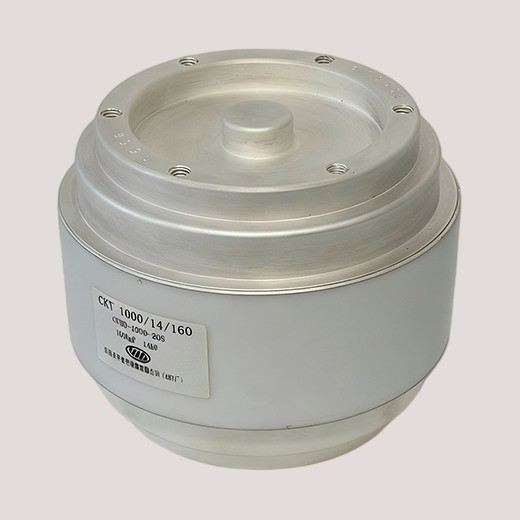

Фиксни вакуумски кондензатор користи високи вакуум као свој диелектрик и обезбеђује једну унапред подешену капацитивност. Нема осовину или други механизам за подешавање. Типичне примене обухватају средње{2}}таласне, краткоталасне-и ултра-краткоталасне-предајнике, опрему за високо{6}}индукционо грејање, високо-системе за тестирање, акцелераторе честица и опрему за мерење диелектричних{8}}губитка. У овим системима се користи за филтрирање, спајање, неутрализацију и једносмерну блокаду где је колу потребан дефинисани капацитет на високој фреквенцији и високом напону.

РФ струје до 400 А на 13,56 МХз

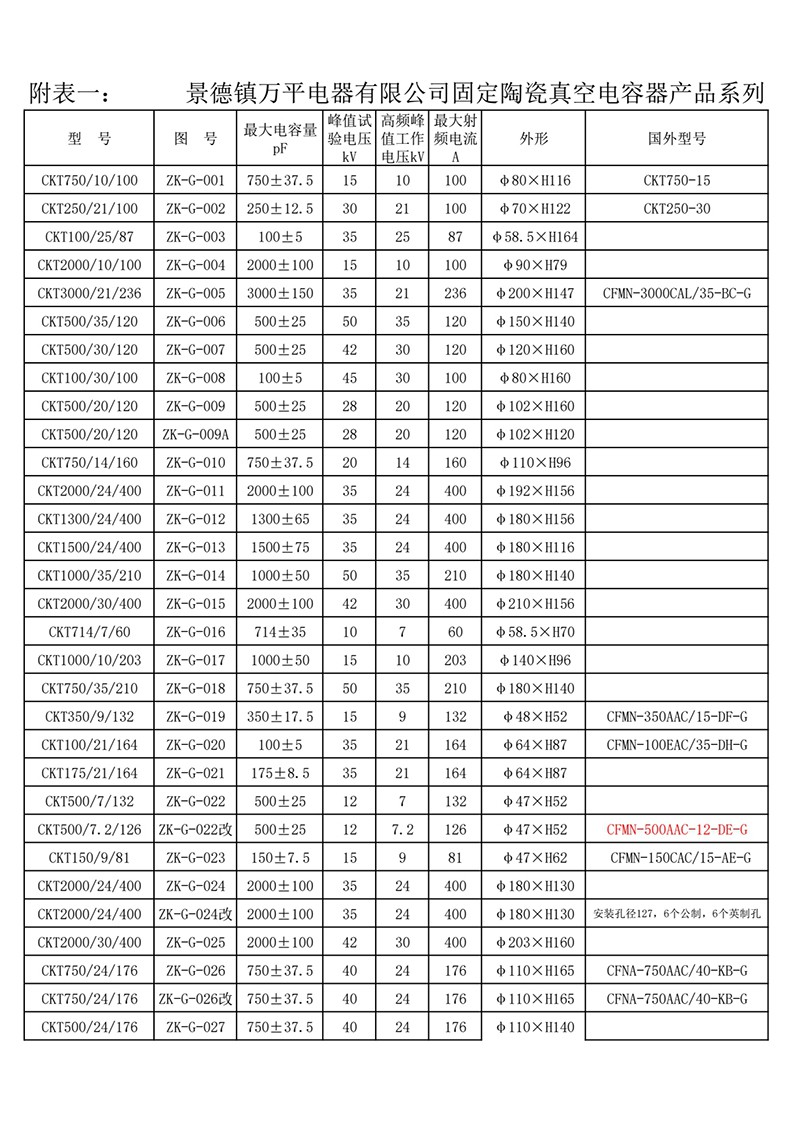

Наведени модели покривају 100 до 400 А максималне РФ струје на 13,56 МХз. У излазним степеницама предајника и резонантним колима за индукционо{4}}грејање, ово омогућава да се изабрани модел директно усклади са -струјом високе фреквенције коју носи коло.

Радни напон до 30 кВ

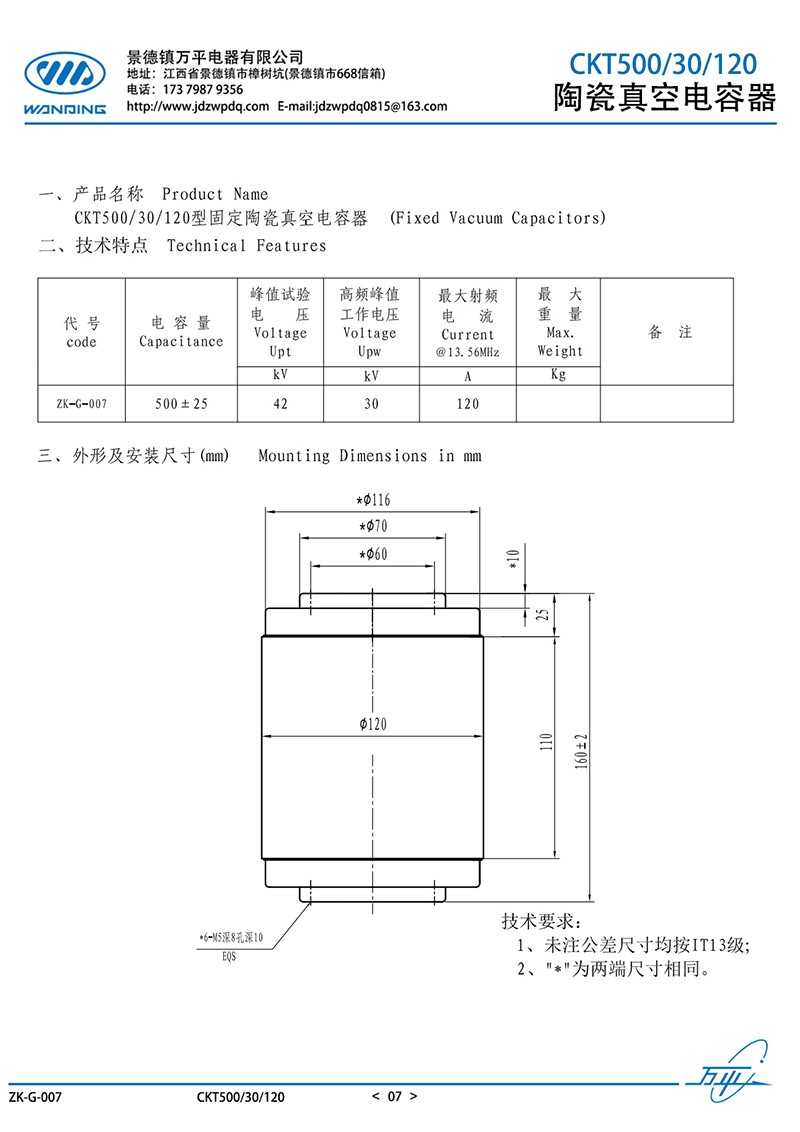

Приказани фиксни модели обезбеђују 21 до 30 кВ вршни радни напон-високе фреквенције и вршни испитни напон од 30 до 42 кВ. Ово одговара позицијама за спајање, филтрирање и неутрализацију где један унапред подешени капацитет мора да остане у високонапонском -РФ колу.

Фиксне вредности капацитивности са толеранцијом ±5%.

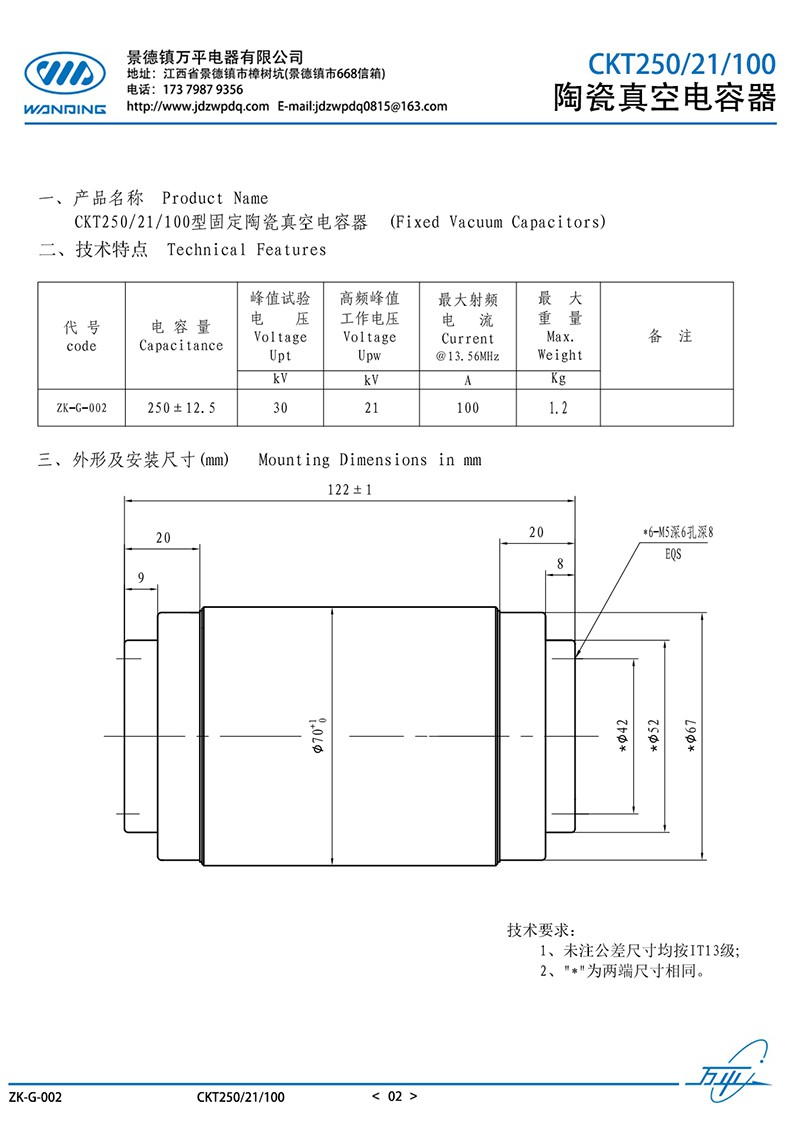

Сваки од наведених модела од 250, 500 и 2000 пФ користи толеранцију капацитивности од ±5%. У унапред подешеним резонантним и ДЦ-блокирајућим позицијама, коло може да користи дефинисану вредност без додавања осовине, меха или другог склопа за подешавање.

Керамичко тело-велике чврстоће и метални завршни делови затварају вакуумску шупљину. Бакар без кисеоника-првог разреда- формира се у концентричне цилиндричне електроде унутар тела. Њихов размак и преклапање се постављају током монтаже да би се произвео специфицирани капацитет.

Спојеви од керамике{0}}на-затварају вакуумску шупљину и повезују унутрашњи систем електрода са спољним терминалима и деловима за монтирање. Једном када је јединица запечаћена, унутрашњи склоп се не може исправити. Поравнање електрода, положај терминала и пристајање керамичких и металних делова се стога унапред утврђују.

Избор електричних оцена

Прилагођени избор покрива капацитет, називни напон, вршни напон и капацитет РФ струје. Радна фреквенција, радни циклус и услови хлађења се прегледају са овим вредностима, пошто само номинални капацитет није довољан да се дефинише тачан модел.

Димензије и интерфејс за повезивање

Дужина кућишта, спољни пречник, распоред терминала и интерфејс за монтажу могу се ускладити са расположивим простором у опреми. За рад замене, постојећи цртеж или физички узорак се може користити да би се задржале оригиналне границе инсталације и прикључне тачке.

Монтажа електроде пре заптивања

Пре вакуумске обраде, керамичко тело, делови бакарне електроде и метални спојеви се проверавају на димензије, стање површине и пристајање монтаже. Положај електроде и заптивне површине од керамике{1}}на-метал су такође потврђене у овој фази јер се не могу подесити након што је кућиште заптивено.

Електричне провере по моделу

Готови кондензатори се тестирају у односу на потврђени модел за капацитет, изолацију и отпорност на напон. Пре паковања, особље упоређује модел, позицију терминала, интерфејс за монтажу и кључне електричне резултате са информацијама о поруџбини и записом о серији.

Производња електро{0}}вакума од 1966

Ванпинг производи електро{0}}вакумске компоненте од 1966. године. Његов производни рад обухвата вакуумску обраду, керамичко-за{3}}заптивање и производњу електрода-система за кондензаторе, релеје и друге затворене-напонске уређаје.

Производњу контролише комплетан модел

Фабрика има 12 вакуумских пећи и осам система за накнадну{1}}монтажу. Производња је предвиђена комплетним моделом кондензатора, укључујући структуру електроде, керамичке димензије, терминале и интерфејс за монтажу. Јединице које изгледају слично споља се држе одвојене када се ови детаљи разликују.
