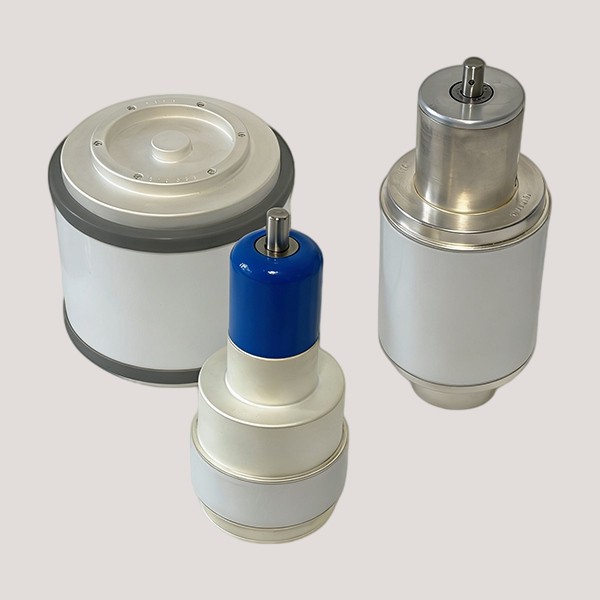

Вацуум Цапацитор

Вакумски кондензатори су високо{0}}компоненте које користе вакуум као диелектрик између-бакарних електрода без кисеоника. Асортиман укључује фиксне и варијабилне дизајне за предајнике, високо-високофреквентну-опрему, акцелераторе честица, инструменте за{5}}диелектричне губитке, медицинске РФ уређаје и индукционе-системе за грејање. Они се баве подешавањем, спајањем, филтрирањем, неутрализацијом и једносмерном изолацијом где су напон, фреквенција или РФ струја изван практичног опсега многих конвенционалних диелектричних кондензатора.

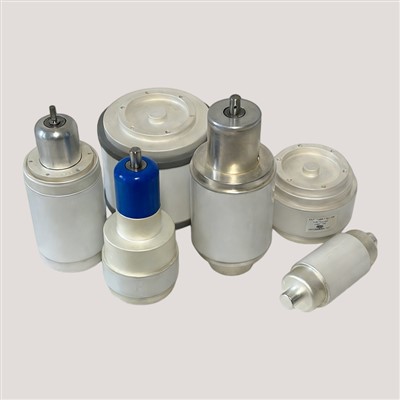

Фиксне и променљиве опције из једног вакуум{0}}диелектричног опсега

Тренутни цртежи укључују фиксни модел од 100 ± 5 пФ и променљиви модел који се подешава од испод 15 пФ до 500 ± 25 пФ. Фиксна јединица одговара унапред подешеним позицијама спајања или блокирања, док варијабилна јединица покрива подешавање и усклађивање импедансе.

Радни напон до 25 кВ

Фиксни модел обезбеђује вршни радни напон од 25 кВ-високе фреквенције и вршни испитни напон од 35 кВ; променљиви модел обезбеђује радни напон од 10 кВ и испитни напон од 15 кВ. Ово даје одвојене класе напона за фиксне и подесиве положаје кола.

87 до 100 А РФ струја на 13,56 МХз

Наведени модели носе максималну РФ струју од 87 до 100 А на 13,56 МХз. У РФ предајницима и индукционим{4}}системима грејања, струјна вредност се стога може проверити директно заједно са капацитивношћу и напоном током избора модела.

И фиксни и варијабилни вакуум кондензатори користе запечаћено керамичко-и-метално кућиште, вакуумску шупљину, бакарне електроде без кисеоника{2} и спољне терминале. Прецизно{4}}формиране траке електрода су распоређене као концентрични цилиндри да би се успоставила активна област и празнина.

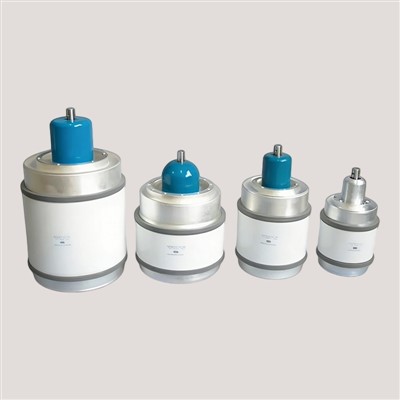

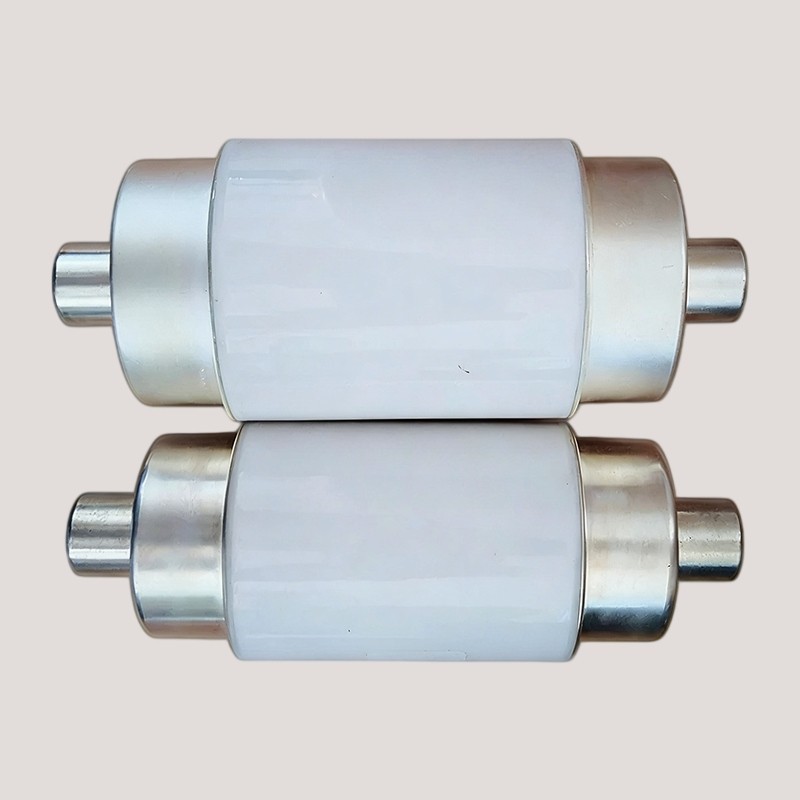

У фиксном моделу, однос електрода је закључан током склапања. Променљиви модел додаје покретне електроде, механизам за подешавање и заптивач покрета. Због тих разлика, ова два типа прате одвојене руте склапања иако користе исти принцип диелектрика.

Фиксна или подесива конфигурација

Пројекат може да користи фиксни капацитет или дефинисани минимални -до-максимални опсег подешавања. Захтеви за напон, РФ струју, фреквенцију и хлађење су усклађени са системом електрода за изабрану конфигурацију.

Замена и{0}}развијање опреме

Спољна величина, терминали, интерфејс за монтажу и конекција за подешавање могу се ускладити са постојећом позицијом опреме. Развој може почети од техничког цртежа, модела тренутног добављача или физичког узорка.

Вакумски склоп{0}}специфичан за модел

Керамички делови, групе електрода, терминали и компоненте за подешавање су припремљени за комплетан модел. Слична кућишта се не обрађују као једна ставка када су унутрашње електроде или инсталациони интерфејс различити.

Чекови који одговарају типу производа

Фиксни кондензатори се проверавају на капацитет, изолацију и отпорност на напон. Променљиви модели такође пролазе кроз проверу домета, континуитета и механичког{1}}радња. Производ и његов запис о тестирању морају одговарати спецификацији поруџбине пре него што се серија пусти.

Производња фиксних и променљивих кондензатора

Ванпинг прави и фиксне и варијабилне вакуумске кондензаторе у оквиру система за производњу електро-вакума који такође рукује сродним затвореним високонапонским-уређајима. Фабрика користи 12 вакуумских пећи и осам система за после{4}}монтажу.

Поновите снабдевање потврђеним моделом

Поновљена производња се контролише пуним моделом, интерном структуром и одобреном спецификацијом. Ово је важно за рад замене јер два кондензатора са сличним спољашњим облицима могу користити различите електроде, керамичке димензије или терминале.
