Кондензатор за променљиво подешавање

Преглед производа



Кондензатор за променљиво подешавање подешава капацитивност у дефинисаном опсегу за избор фреквенције, контролу резонанце и усклађивање импедансе. Користи се у дугим{1}}таласним, средњеталасним-и краткоталасним-предајницима, опреми за емитовање и подешавање радара, РФ комуникационим инструментима, индукционим{4}}модулима за грејање и медицинским РФ системима. Овај тип се бира када је колу потребно контролисано подешавање, а не један фиксни капацитет.

Два профила за подешавање до 1500 пФ

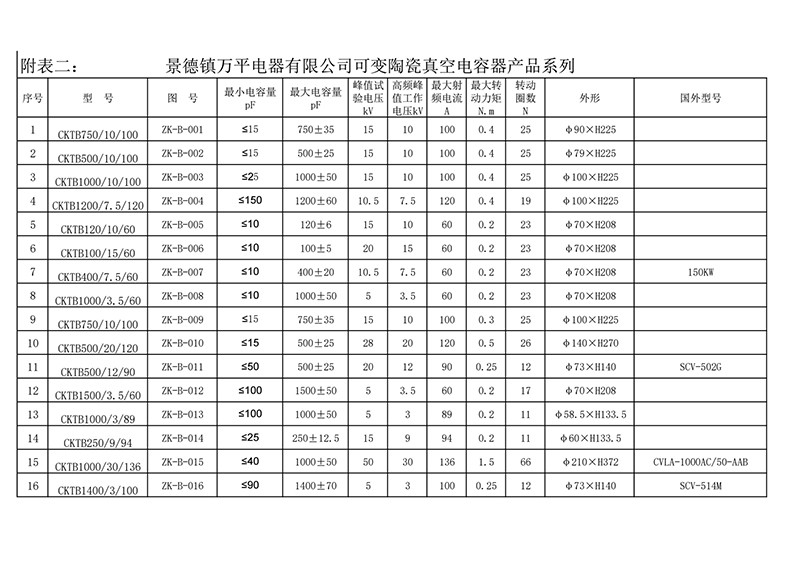

Наведени модели се подешавају од испод 100 пФ до 1500 ± 75 пФ или од испод 15 пФ до 750 ± 35 пФ. Ово омогућава дизајнеру да бира између већег-опсега капацитивности и ширег распона подешавања ниског краја-.

17 до 25 обртаја за контролисано подешавање

Механички опсег је распоређен на 17 или 25 обртаја са максималним обртним моментом од 0,2 до 0,4 Н·м. У избору фреквенције и усклађивању импедансе, погон са више{5}}окрета подржава мање кораке подешавања у близини циљне тачке.

До 10 кВ радног напона и 100 А РФ струје

Модел ЦКТБ750/10/100 обезбеђује 10 кВ вршни радни напон{4}} високе фреквенције и 100 А на 13,56 МХз. Ово подржава подешавање у РФ колима где подешавање капацитивности мора да функционише и под напонским и струјним оптерећењем.

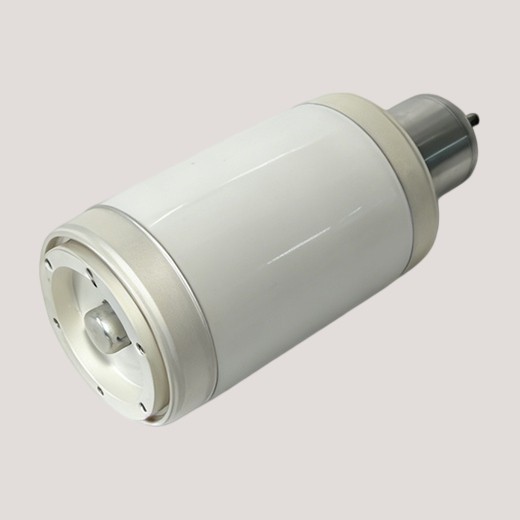

Кондензатор садржи електроде обликоване за варијацију капацитивности, изолациони диелектрични систем, механички погон и екстерне терминале. У зависности од модела, диелектрик је или вакуум унутар керамичког-и-металног кућишта или керамичка изолациона структура.

Осовина, покретна електрода, фиксна електрода и делови за монтажу су усклађени за потребан смер кретања и подешавања. Крива капацитивности зависи и од геометрије електроде и од начина на који се кретање осовине претвара у кретање електроде.

Опсег подешавања и механички одзив

Минимална капацитивност, максимална капацитивност, однос подешавања, број обртаја и механичко кретање могу се ускладити са фреквенцијским опсегом опреме. Однос између кретања вратила и промене капацитивности се бира за потребну осетљивост управљања.

Монтажа и интеграција погона

Димензије осовине, смер подешавања, положај терминала, интерфејс за монтажу и начин повезивања могу се прилагодити за ручно, мотор{0}} или даљинско подешавање. Цртеж опреме се може користити за координацију кондензатора са околним погонским системом.

Крива капацитивности и механички рад

Капацитет се мери у неколико тачака кроз опсег подешавања да би се потврдиле обе крајње тачке и прогресија између њих. Механички ход, правац и континуитет се проверавају у односу на одобрену конфигурацију подешавања.

Изолација и завршна провера интерфејса

Након монтаже, кондензатор се подвргава одговарајућим проверама изолације и напона. Пре паковања, осовина, терминали, тачке монтаже, ознака модела и електрични резултати се упоређују са одобреним цртежом и записом серије.

Инжењерски преглед комплетног система за подешавање

Пре производње узорка, Ванпинг прегледа електричне захтеве, компатибилност опреме и комплетну структуру подешавања. Опсег капацитивности се разматра заједно са осовином, интерфејсом за монтажу и погонским механизмом.

Одобрена конфигурација је задржана за производњу

Након што је узорак верификован, његов модел, цртеж, техничка спецификација и одобрена физичка конфигурација постају референтна за производњу. Поновљене серије стога користе исти однос између механичког путовања и опсега капацитивности.
