Варијабилни вакуумски кондензатор

Преглед производа



Варијабилни вакуумски кондензатор мења капацитивност померањем једне групе електрода у односу на другу унутар затвореног вакуумског тела. Инсталира се у дуготаласне-, средњеталасне-и краткоталасне-предајнике, РФ мреже за усклађивање, високо-индукционе системе за грејање високе фреквенције, медицинску РФ опрему и друга високо-кола за подешавање или неутрализацију високог напона. За разлику од фиксног модела, користи се када се капацитивност мора променити током подешавања, избора фреквенције или усклађивања оптерећења.

Опсег подешавања који се протеже до 400 или 500 пФ

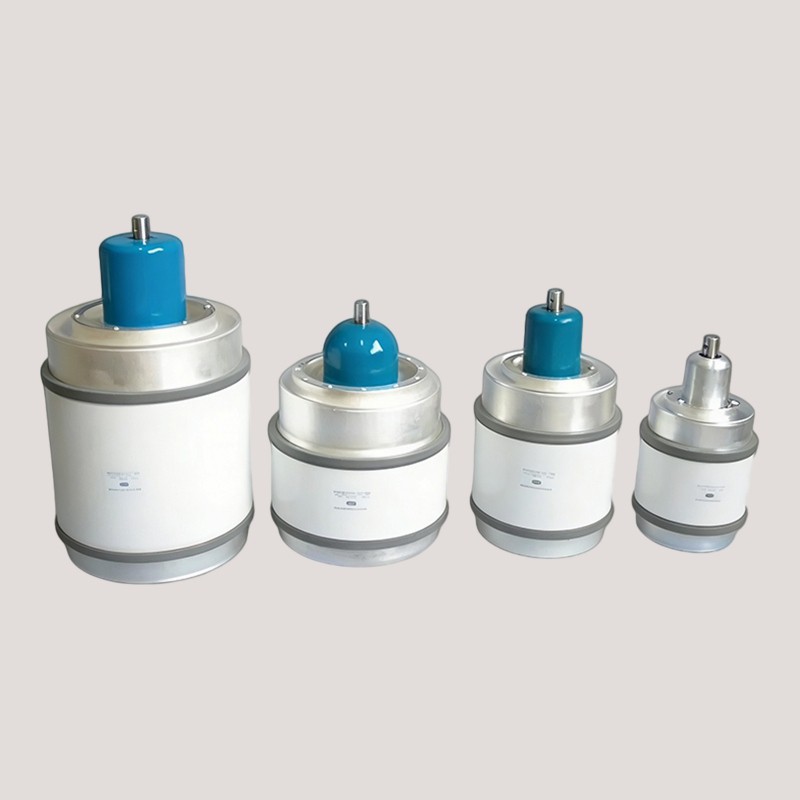

Два наведена модела се подешавају од испод 10 или 15 пФ до 400 или 500 пФ. У круговима за РФ усклађивање и индукционо{5}}грејање, овај распон омогућава да исте промене подешавања поклопца кондензатора и варијације оптерећења у оквиру изабраног опсега модела.

До 20 кВ радног напона и 120 А РФ струје

Модел са вишим{0}}оценама комбинује вршни радни напон од 20 кВ-високе фреквенције, вршни тестни напон од 28 кВ и 120 А на 13,56 МХз. Ово подржава положаје подешавања где се значајан РФ напон и струја јављају на истој радној тачки.

23 до 26 обртаја за контролисано подешавање

Механичко кретање је распоређено на 23 или 26 обртаја са максималним обртним моментом од 0,2 до 0,5 Н·м. Близу резонанције, механизам са више{5}}окрета обезбеђује мање промене капацитивности по кретању вратила од кратког-подешавања хода.

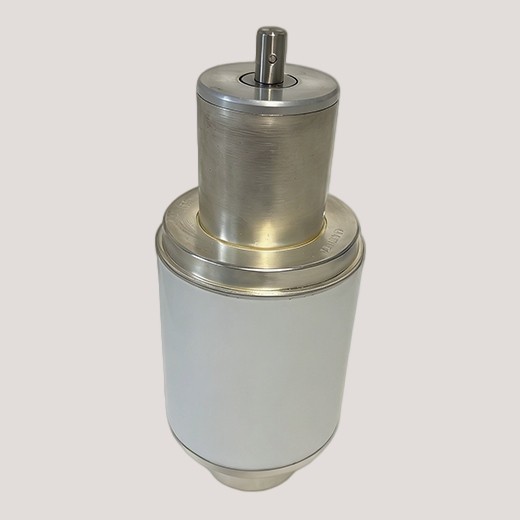

Кондензатор се састоји од керамичког вакуумског омотача, металних завршних спојница, концентричних група бакарних електрода без кисеоника-и екстерног механизма за подешавање. Једна група електрода остаје непокретна. Други се помера аксијално, мењајући преклапање електрода и капацитивност.

Метални мех, или еквивалентна заптивка за кретање, преноси механичко кретање кроз кућиште без кршења границе вакуума. Осовина, лежајеви, терминали и делови за монтажу се бирају за жељени пут, смер подешавања и начин уградње. Модели са већом струјом могу такође имати наменски прикључак за хлађење.

Опсег капацитивности и одзив подешавања

Прилагођена спецификација може дефинисати минимални и максимални капацитет, однос подешавања, механичко кретање и број обртаја. Корисни опсег се затим проверава у односу на фреквентни опсег опреме и оптерећење кола.

Интерфејс за погон, хлађење и инсталацију

Облик осовине, правац подешавања, монтажне димензије, положај терминала и начин повезивања могу се прилагодити распореду опреме. Расхладни систем се бира посебно према РФ струји и количини топлоте која се мора уклонити.

Поравнавање и заптивање електрода

Пре заптивања, фиксне електроде, покретне електроде, мехови и погонски делови се склапају на потврђени модел. Поравнање и кретање се проверавају кроз предвиђено кретање тако да се електроде не додирују, неравномерно преклапају или ометају керамичко тело.

Електричне и механичке провере у целом асортиману

Капацитет се мери на неколико позиција у опсегу, укључујући међутачке. Изолација, отпорност на напон, континуитет подешавања и механички рад се такође проверавају пре него што се готов кондензатор додели својој производној серији.

Засебна монтажна рута за варијабилне структуре

Променљиви кондензатори се граде на сопственој траси монтаже; нису фиксни кондензатори са накнадно додатим делом за подешавање. Покретне електроде, мехови, погонске компоненте и вакуумски омотач прате секвенцу развијену за одобрену структуру подешавања.

Производња узорака и серија у једном објекту

Интерни тим за истраживање и развој компаније Ванпинг- прегледава електричну снагу, уклапање опреме и механички изглед пре него што се направи узорак. Када се узорак одобри, његов цртеж, модел и конфигурација се користе за серијску производњу у истом објекту.
